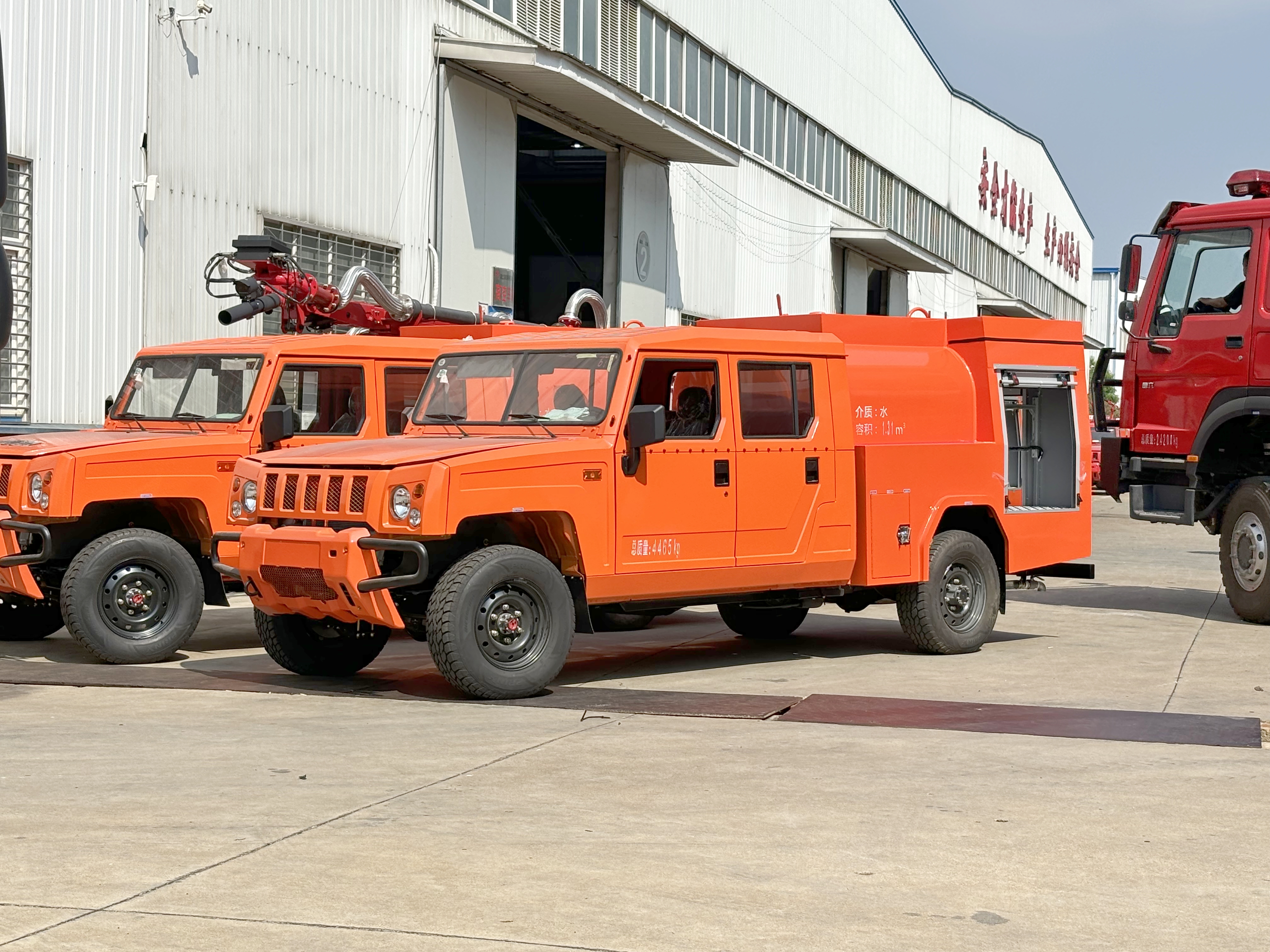

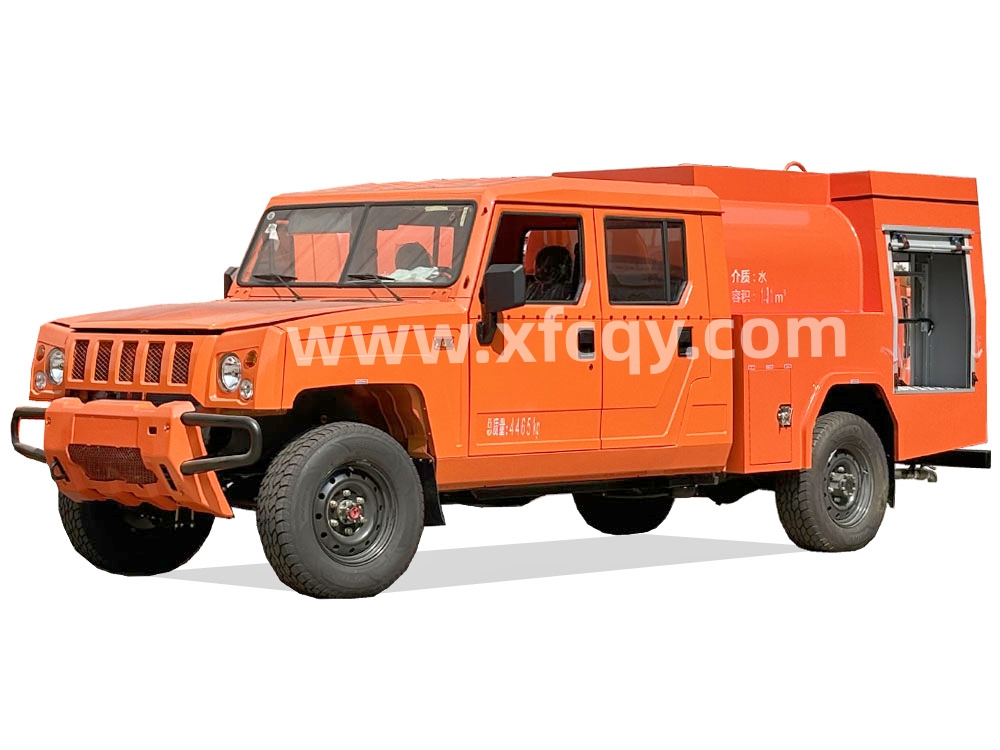

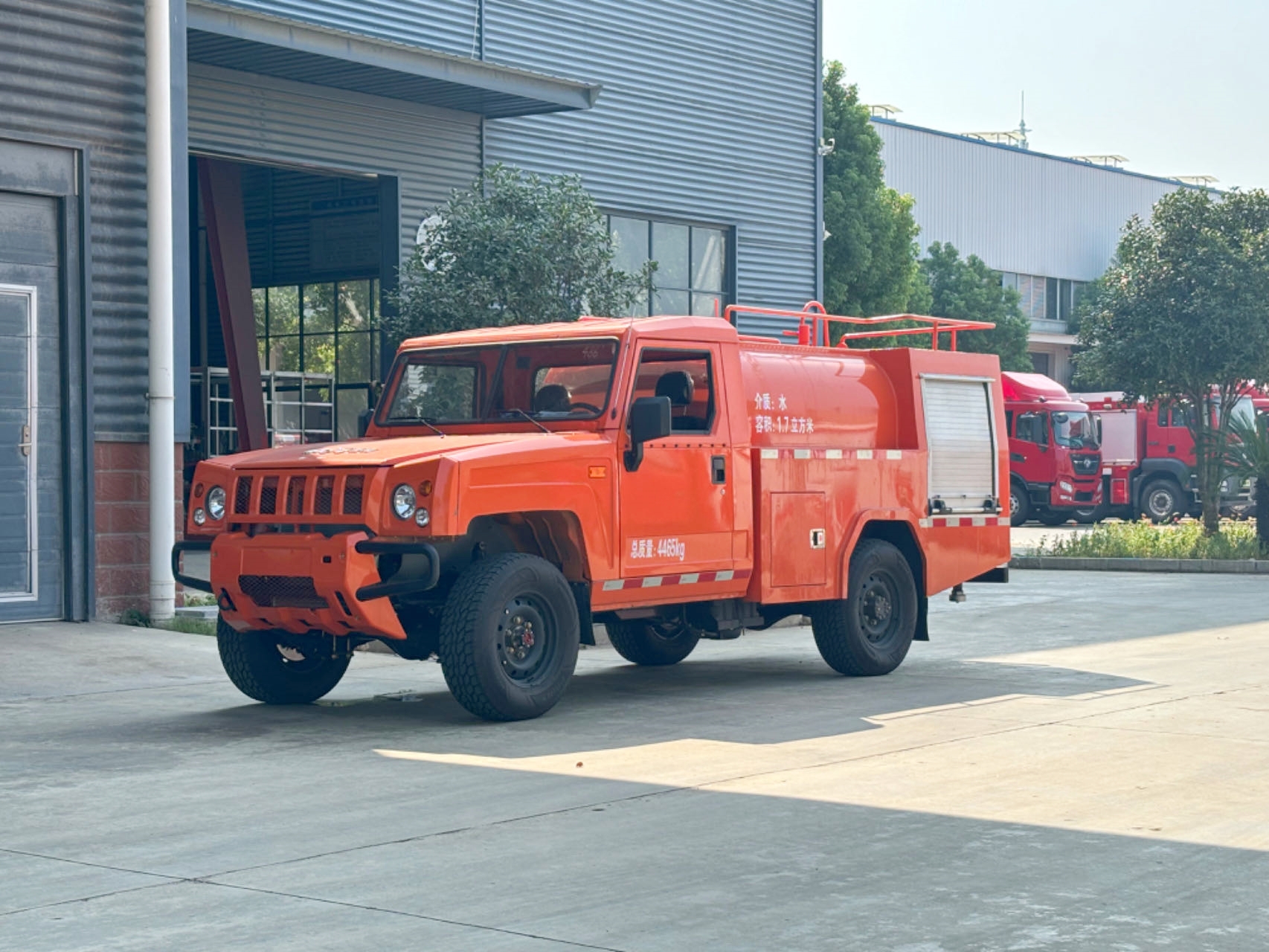

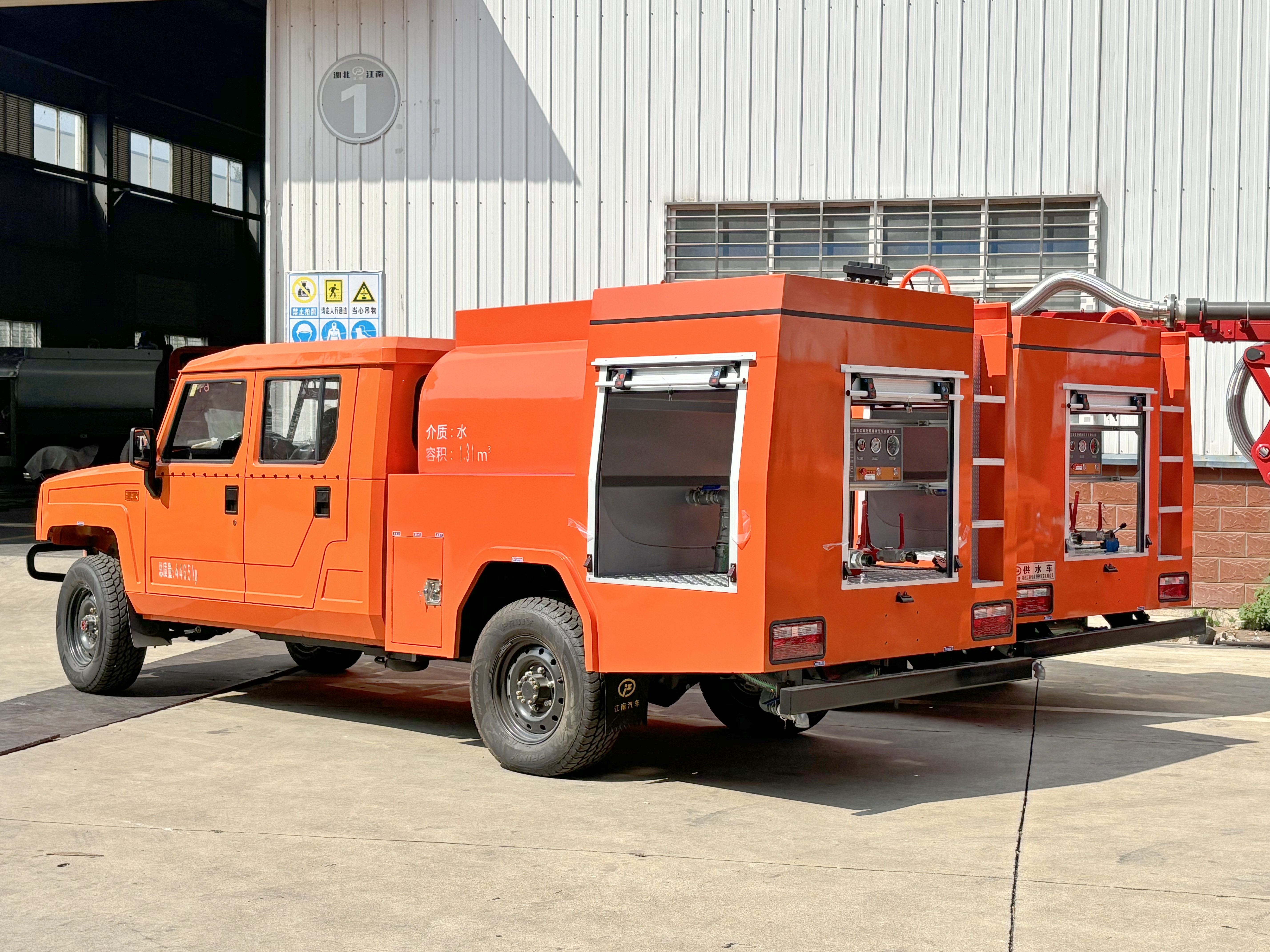

北汽四驅森林草原火災撲救1.5噸滅火車詳細描述
一、 北汽四驅森林草原火災撲救1.5噸滅火車整車
1. 外廓尺寸：5315,5460 mm×1880 mm×2300 mm
2. 乘員人數：2
3. 水罐：容積1500 L
4. 水泵：流量50m3/h（或選配高壓柱塞泵）
二、 北汽四驅森林草原火災撲救1.5噸滅火車底盤
1. 型號：BAW2043HHS42D
2. 驅動型式：4×4
3. 軸距：3035mm
4. 發動機：
型號為YCY24140-60A，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機
l 額定輸出功率為：103KW
l 排放標準：國Ⅵ
5. 變速箱：機械式手動變速箱，5個前進檔
6. 分動箱:四驅機械手動,全驅/后驅兩擋轉換
7. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調
8. 制動系統：真空助力，雙管路，液壓操縱，前盤式、后鼓式制動器，配備ABS系統
9. 最高車速：120km/h
10. 取力器：變速箱取力器。
三、北汽四驅森林草原火災撲救1.5噸滅火車駕乘室
1. 結構：整體鋼骨架焊接長頭駕駛室，固定型。
2. 布局：?jiǎn)闻艃砷_門，乘員人數為2。
3. 設備：除原車設備外，還裝有取力器開關等。
四、北汽四驅森林草原火災撲救1.5噸滅火車上裝
(一) 罐體
1. 容積：1700L（水）。
2. 結構：
l 方圓焊接結構，整體滾壓成型，內設防蕩隔板和防浪孔。
l 人孔及人孔蓋1套，直徑φ500 mm。
l 注水管位于罐體側邊，通徑為DN65。
3. 材質：采用優質碳鋼材料焊接而成，罐體厚度為3mm。內壁全部做防腐處理，經久耐用。
4. 設備：
l 人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
l 排污閥：手動控制
(二) 器材箱
1. 結構：
l 泵室框架為焊接結構。
l 內蒙皮為鍍鋅花紋板。
l 根據器材固定需要，配置鋁合金型材固定架或隔板。
2. 材質：泵室蒙皮為優質碳鋼材料。

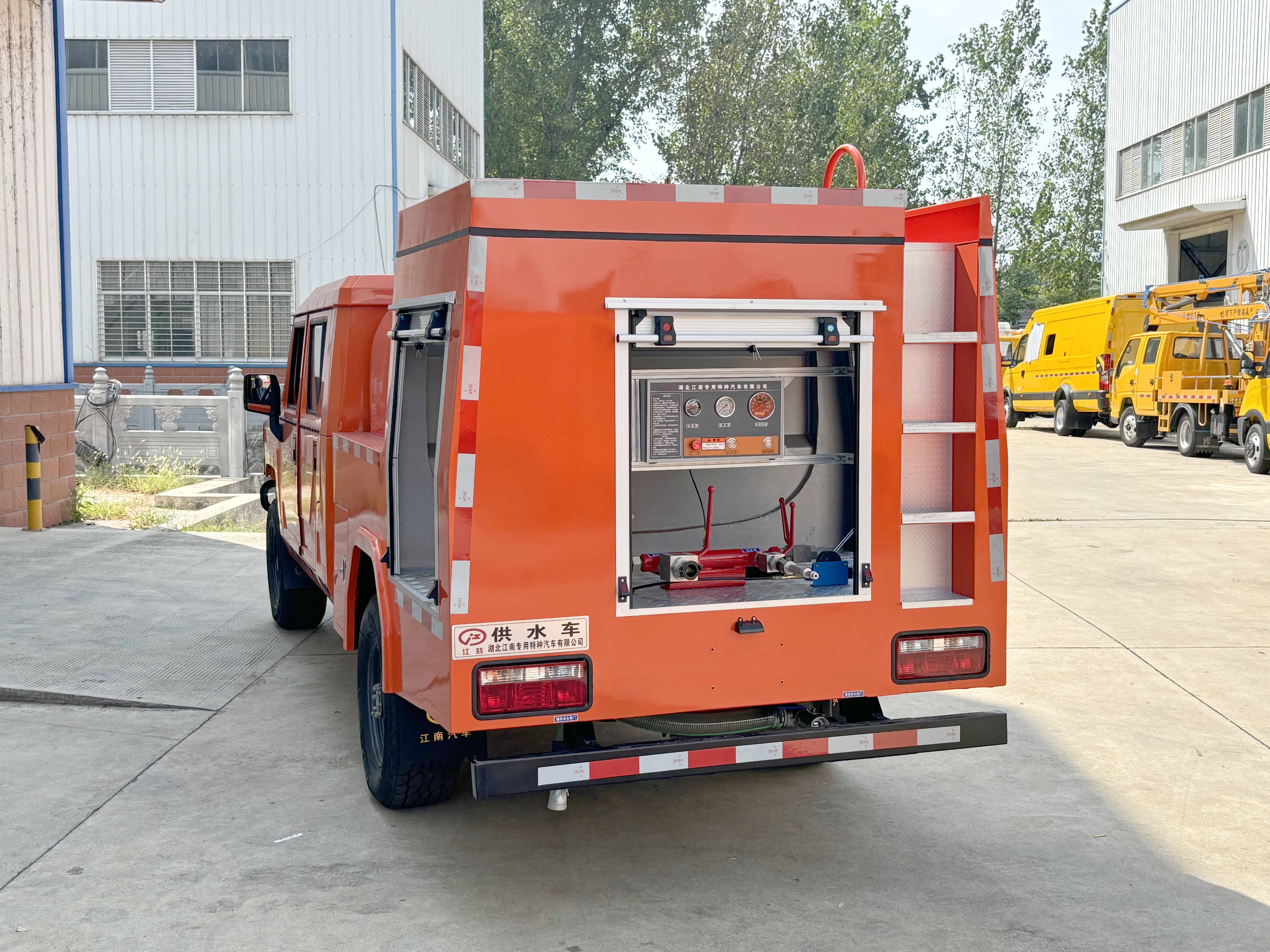

3. 卷簾門：
l 材質為輕合金卷簾門，質量輕，防腐性能好。
l 卷簾門的特殊結構確保了外部雨水很難滲入，密封性能良好。
4. 頂部：采用具有防滑花紋板及防護欄，確保人員安全。
5. 尾部：配備可供消防人員上下的爬梯。
五、 北汽四驅森林草原火災撲救1.5噸滅火車泵及水路系統
1． 灑水泵:
型號: 65QZB-50/110N自吸離心式
流量:50(m3/h)
揚程:110
功率:24kw
2． 灑水炮(選裝)
l 安裝位置：器材箱頂部
l 射程：不小于45m
l 旋轉角度：360°
l 俯仰角；-15°～60°
3． 管路
管路材質：優質無縫鋼管
1）進水管路：
l 內進水管路：1個水罐到水泵進水管，DN65閥門，手動控制
l 外進水管路：側下裙邊設一個DN65吸水口，DN65閥門
2）出水管路：側下裙邊設1個DN65出水口，DN65閥門，帶管牙
3）注水管路：
l 外注水管路：側下裙邊設一個DN65外注水口，帶管牙捫蓋
l 內注水管路：1個DN65水泵向罐內注水管路
4）放余水管路：1個DN8管路放余水口，配球閥
六、電氣系統
1. 尾部裝有符合國家標準的組合尾燈和牌照燈。
2. 操縱系統：取力器操作桿安裝在駕駛室。
七、器材配備及布置
1. 配備原則
l 客戶有特殊需求時，根據客戶的需求配備
l 客戶沒有特殊需求時，按照公司的企業標準配備
八、隨車基本配備清單
|
序號
|
名稱
|
數量
|
序號
|
名稱
|
數量
|
|
1
|
吸水膠管
|
1根
|
2
|
40森林消防水帶
|
2盤
|
|
3
|
40森林消防水槍
|
1把
|
4
|
65轉40管牙接口
|
1個
|
|
5
|
底盤專用工具
|
1付
|
|
|
|
九、整車涂裝
l 北汽四驅森林草原火災撲救1.5噸滅火車的外表噴涂橘紅色；
（1）免費維修方案以及期限？
1、跟蹤服務時間：終身；
2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費；
3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員；
4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？
1、方式：在所在地東風/濟南重汽/五十鈴等技術服務站統一供貨,根據用戶要求或由江南專汽廠方直接發貨；
2、配件只收工本費,不加其他費用。
（3）售后服務方式？
底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？
供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？
購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？
自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？
消防車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由特種車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的消防車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供最好的服務！
